Видеоглазок для входной двери Dewang B24 BlackEdition

• 1. Выберите подходящий болт в зависимости от толщины двери. Ввинтите болт в отверстие на корпусе с внутренней стороны наружного блока видеоглазка для входной двери.

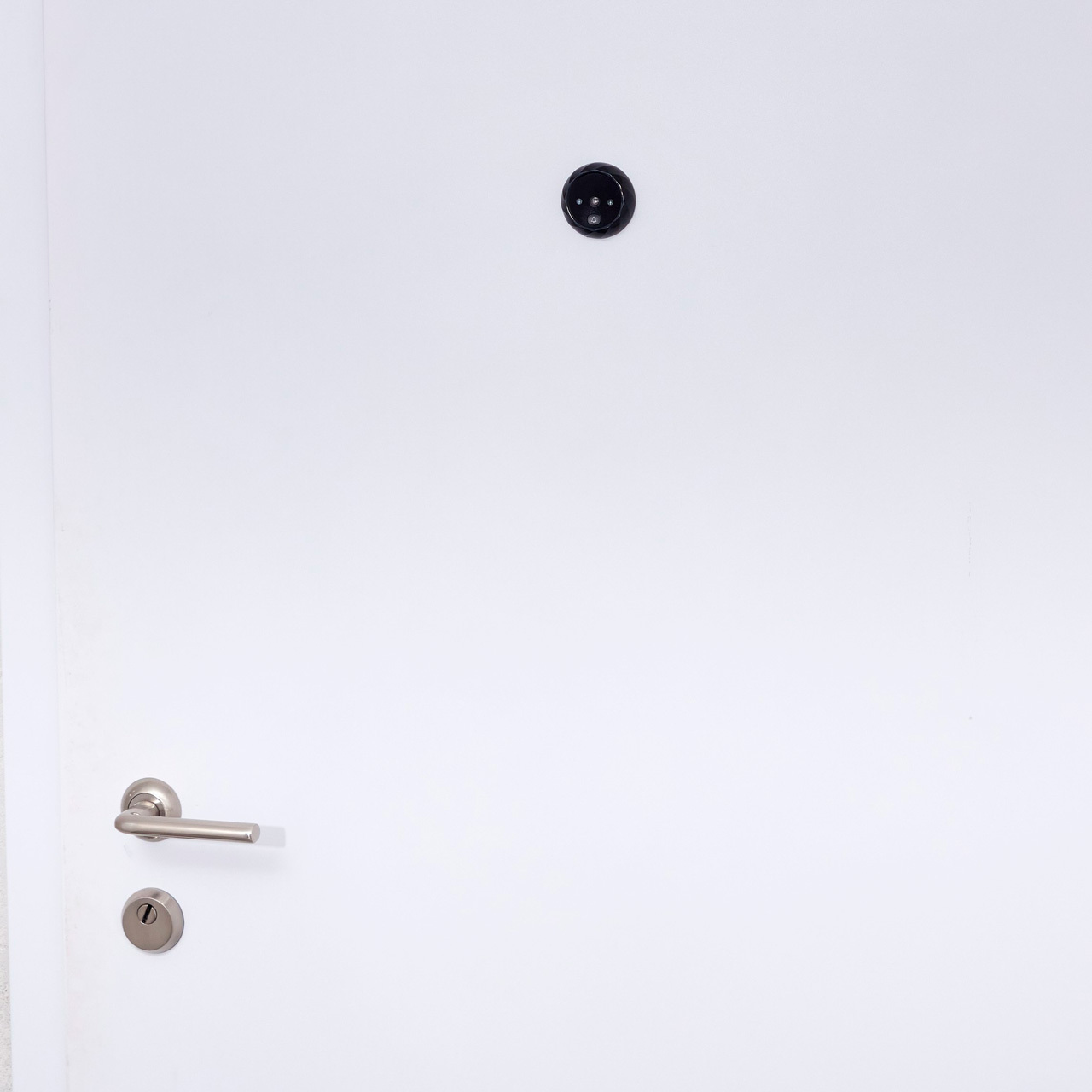

• 2. Вставьте направляющую наружного блока вместе с FPC кабелем через отверстие в вашей двери, а затем удерживайте наружный блок в правильном направлении.

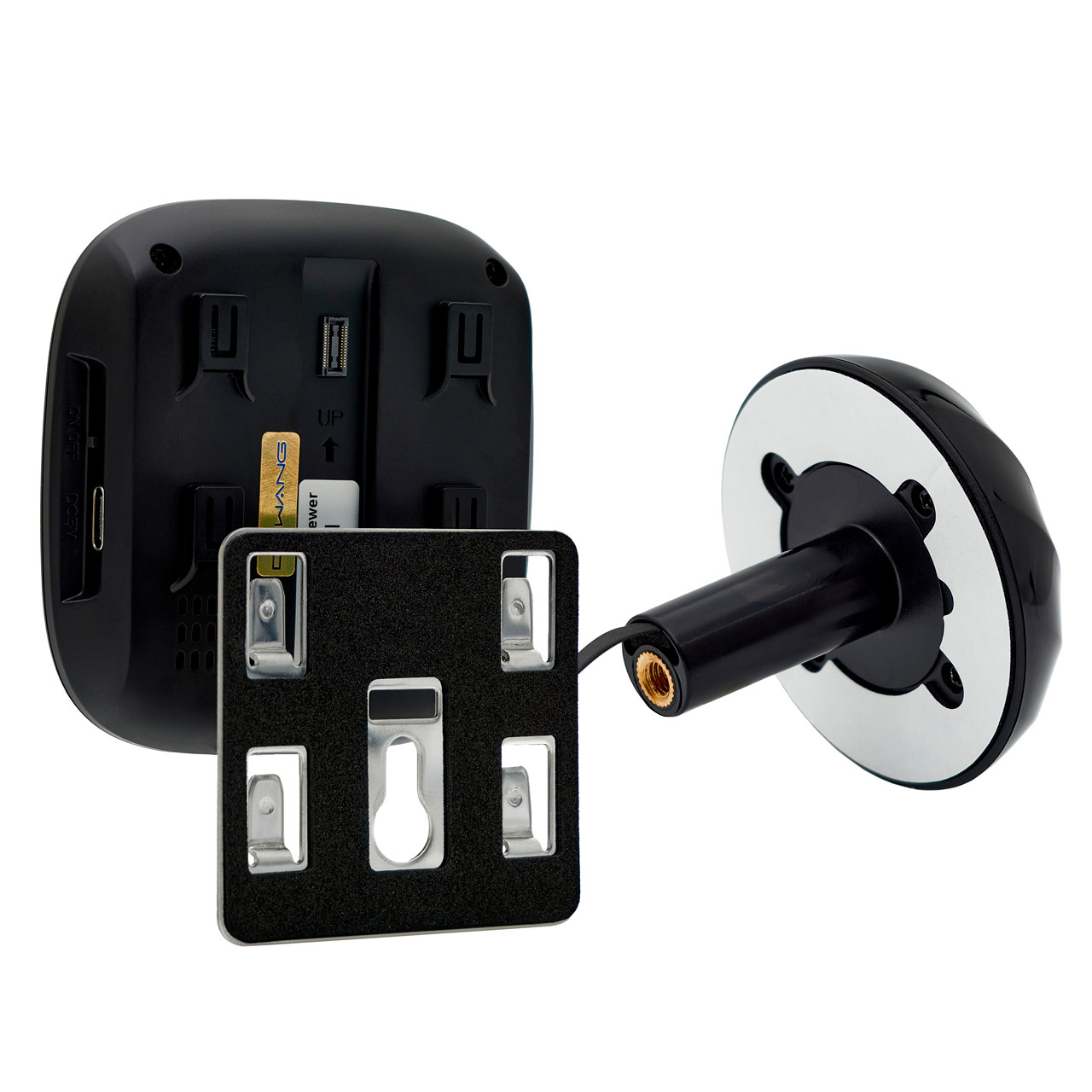

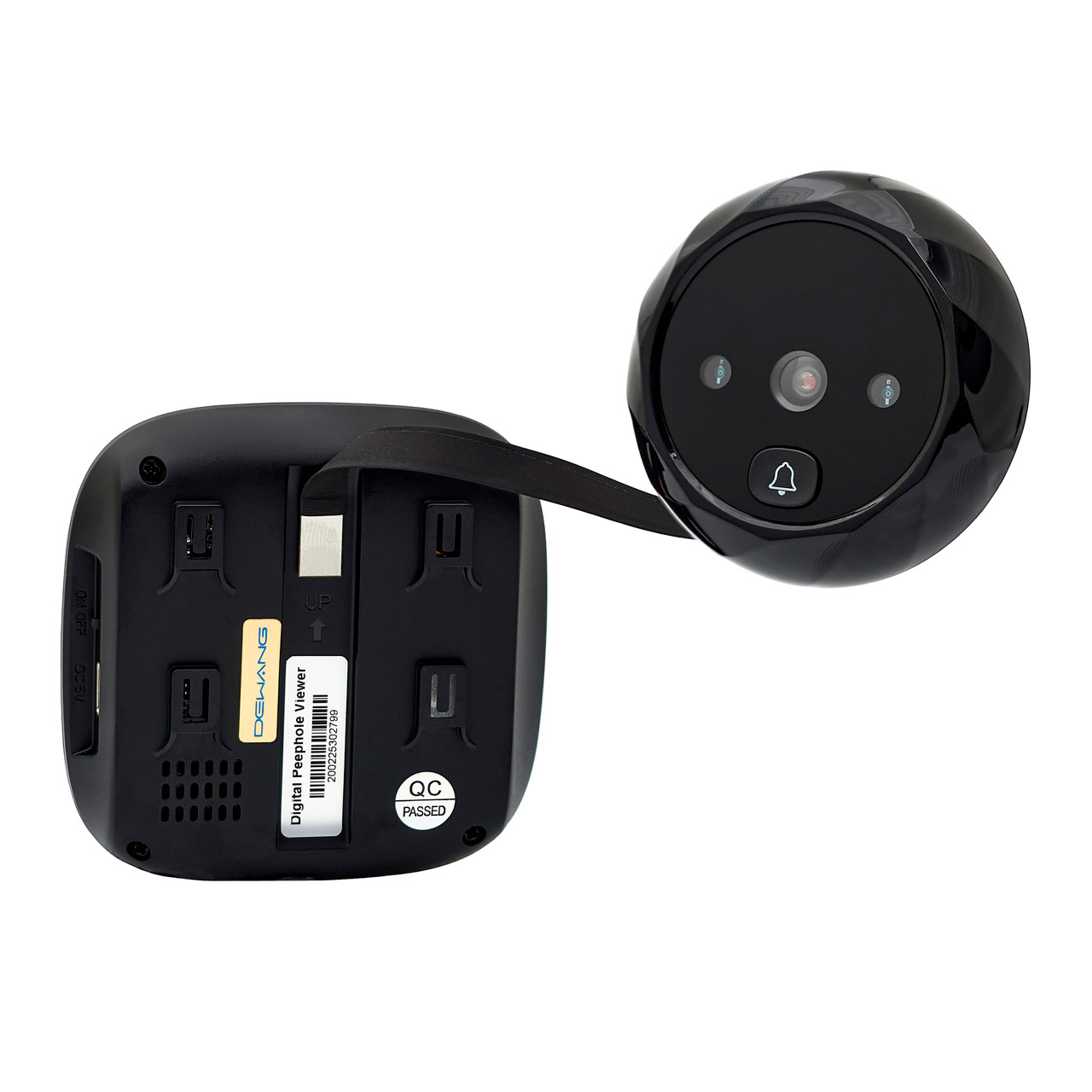

• 3. Возьмите металлический кронштейн крепления внутреннего блока (стрелка на кронштейне должна указывать вверх), пропустите FPC кабель через прямоугольное отверстие на кронштейне, а затем проденьте винт через круглое отверстие металлического кронштейна. Плотно закрутите болт, чтобы зафиксировать металлический кронштейн на дверном полотне. Присоедините FPC кабель к разъему на внутреннем блоке дверного видеоглазка.

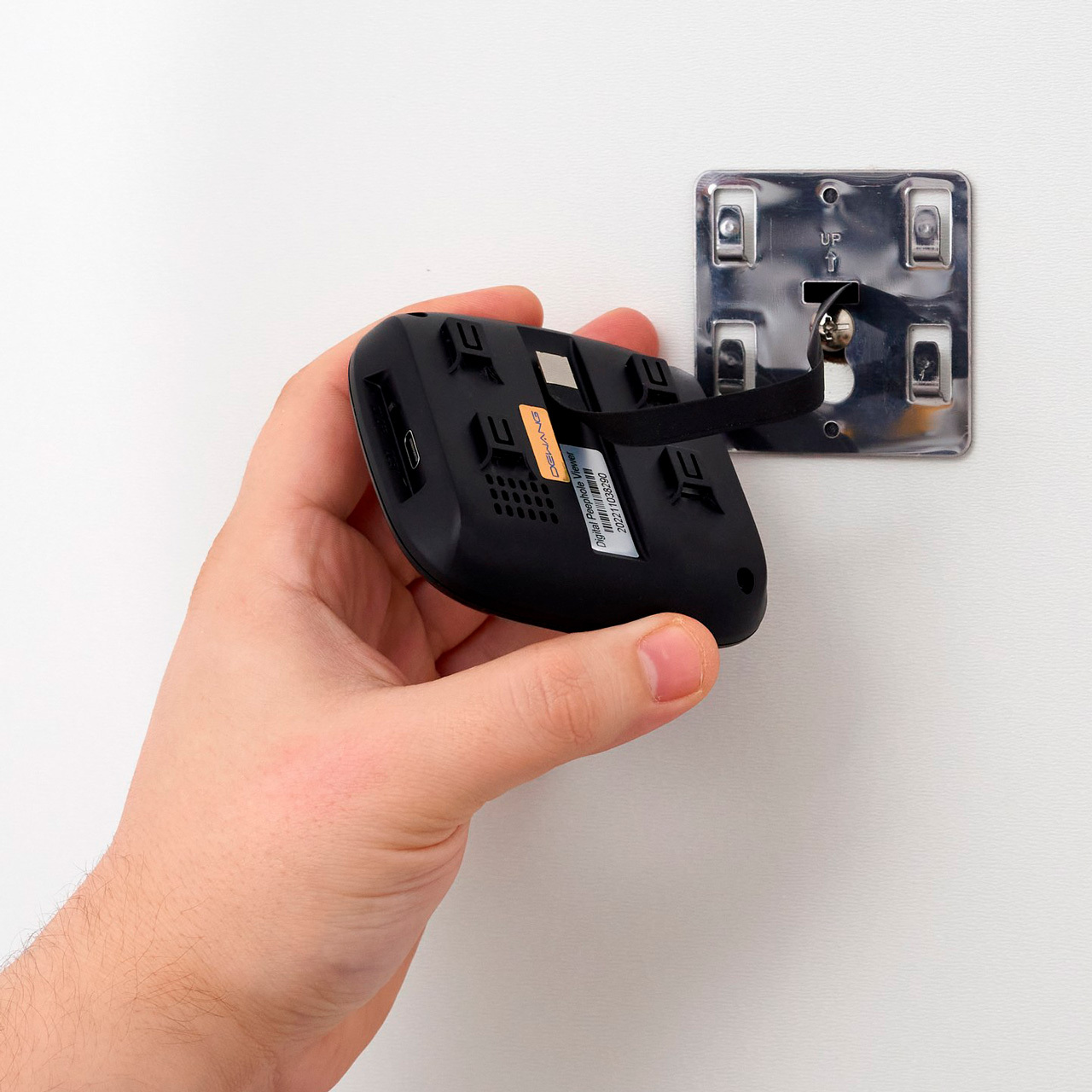

• 4. Четыре прорези на задней стороне внутреннего блока необходимо совместить с четырьмя крючками на металлическом кронштейне, а затем – опустить внутренний блок вниз, чтобы зафиксировать его.

Руководство по эксплуатации

• 1. Включение / выключение питания. При нажатии кнопки Звонка на наружном блоке видеоглазка для входной двери или кнопки Питания на внутреннем блоке включается экран с изображением с камеры и внутренний блок звонит. Удерживайте нажатой кнопку Питания в течение 3 секунд – устройство выключится.

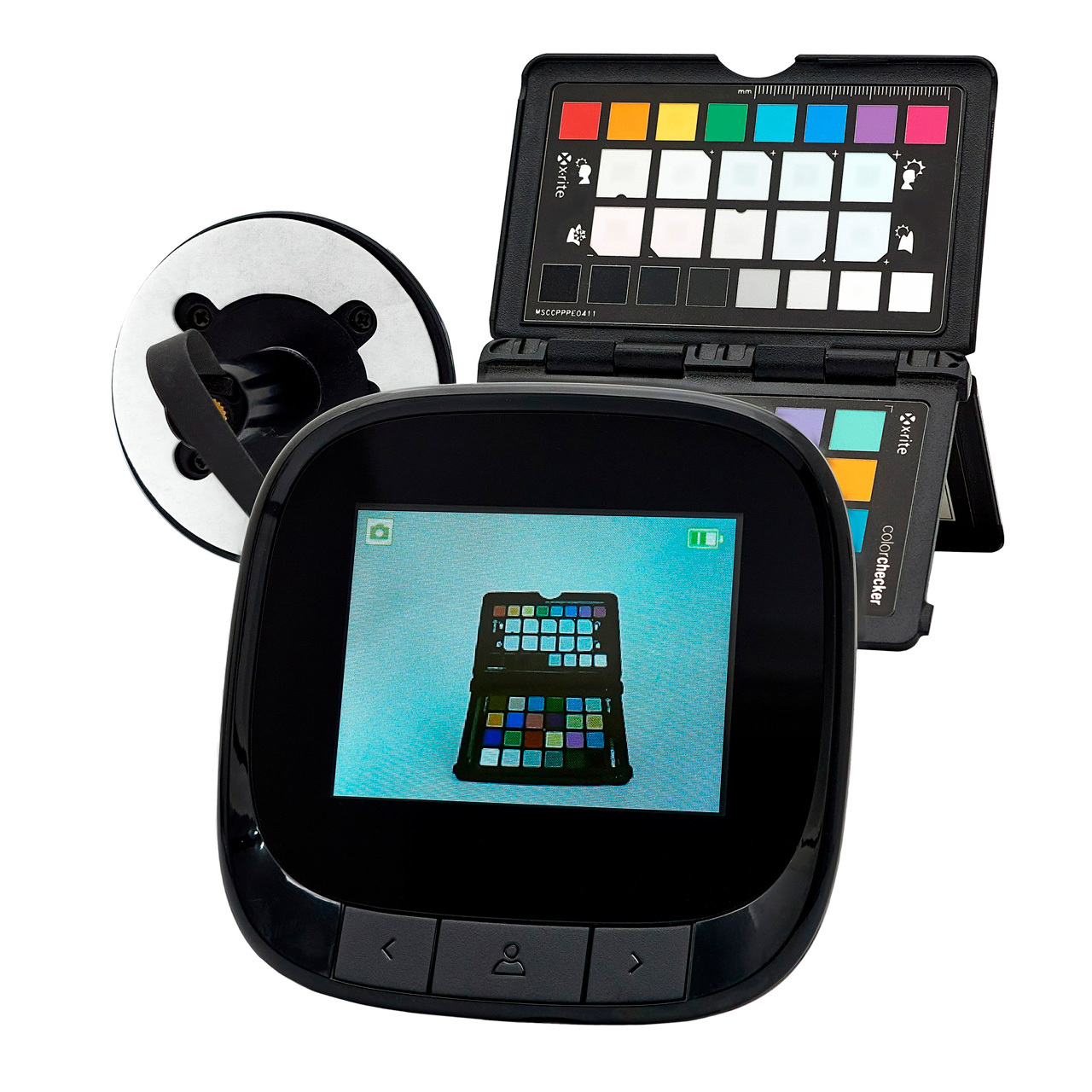

• 2. Съемка фотографий. При нажатии кнопки Звонка на наружном блоке устройство включается и делает фотографию автоматически. Также вы можете сделать фото вручную, путем нажатия на кнопку Питания, если устройство при этом включено. Встроенной памяти видеоглазка хватит для хранения 94 фотографий. При заполнении памяти – фото будут перезаписываться циклически.
• 3. Просмотр фотографий. Включите устройство и нажмите кнопку Влево или Вправо для просмотра сохраненных фотографий.
• 4. Удалить все фотографии. Включите устройство, перейдите в режим просмотра фото, нажмите и удерживайте нажатой кнопку Влево в течение трех секунд, чтобы удалить все фотографии из памяти.
• 5. Удаление одной фотографии. Включите устройство, перейдите в режим просмотра фото, нажмите и удерживайте нажатой кнопку Вправо в течение трех секунд, чтобы удалить только текущую фотографию.
• 6. Установите время выключения: Включите дверной видеоглазок, нажмите и удерживайте нажатой кнопку Вправо в течение трех секунд, чтобы выбрать время выключения до автоматического выключения экрана: 15 секунд / 25 секунд / выкл (экран работает постоянно).

Технические спецификации

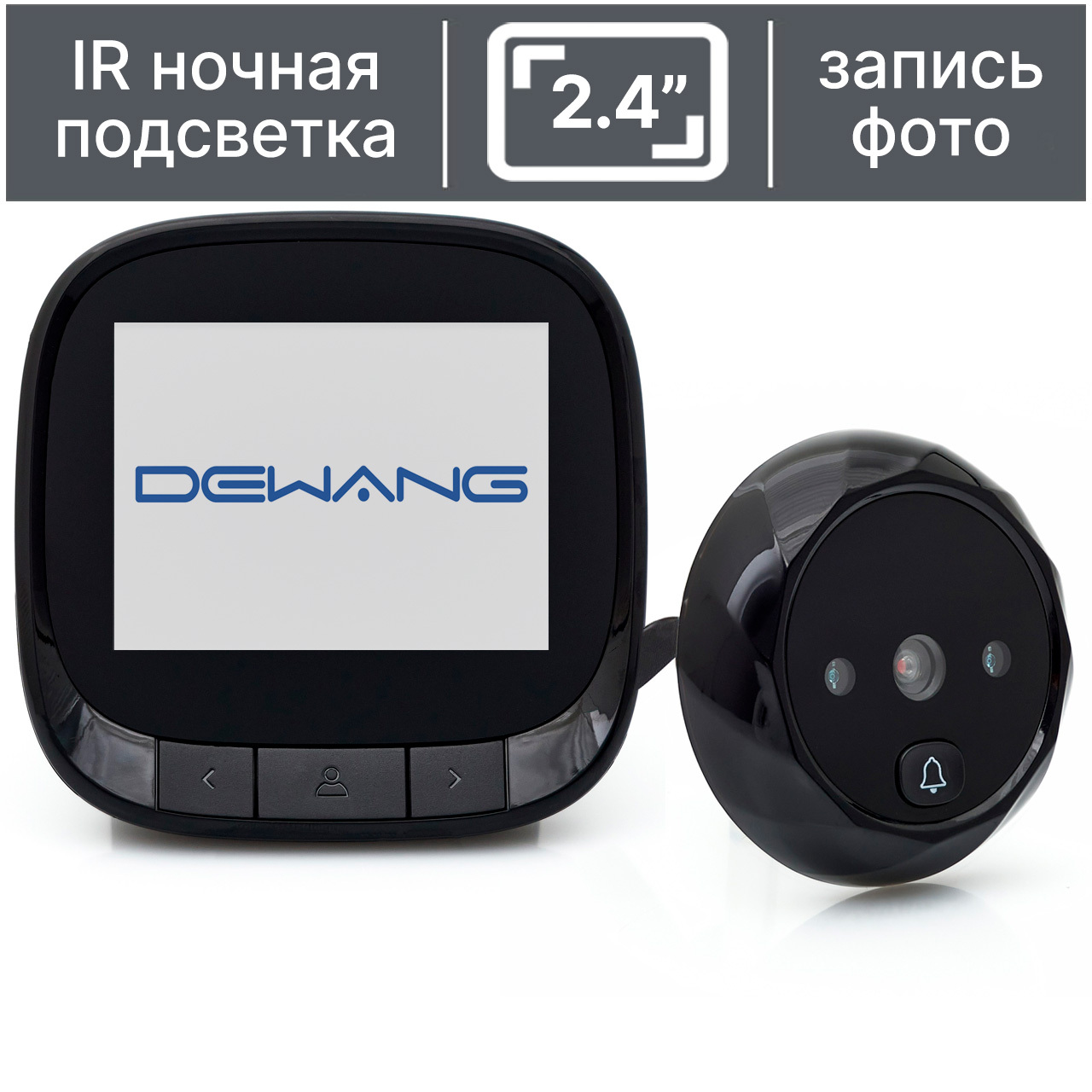

• 1. Экран: LCD 2.4 дюйма
• 2. Разрешение: 320*240 пикселей
• 3. Память: встроенная с циклической записью (94 фотографии)
• 4. Угол обзора: 90 градусов
• 5. Батарея: 600 мАч (до 180 дней в режиме ожидания)
• 6. Ночная подсветка: 2 шт LED (850nm)
• 7. Допустимый диаметр отверстия в двери: 14-28 мм
• 8. Допустимая толщина двери: 35-110 мм
• 9. Размеры: 80*80*16 мм (внутренняя часть), 58*13 мм (наружная часть)
• 10. Допустимая температура: от -20 до 55 градусов Цельсия

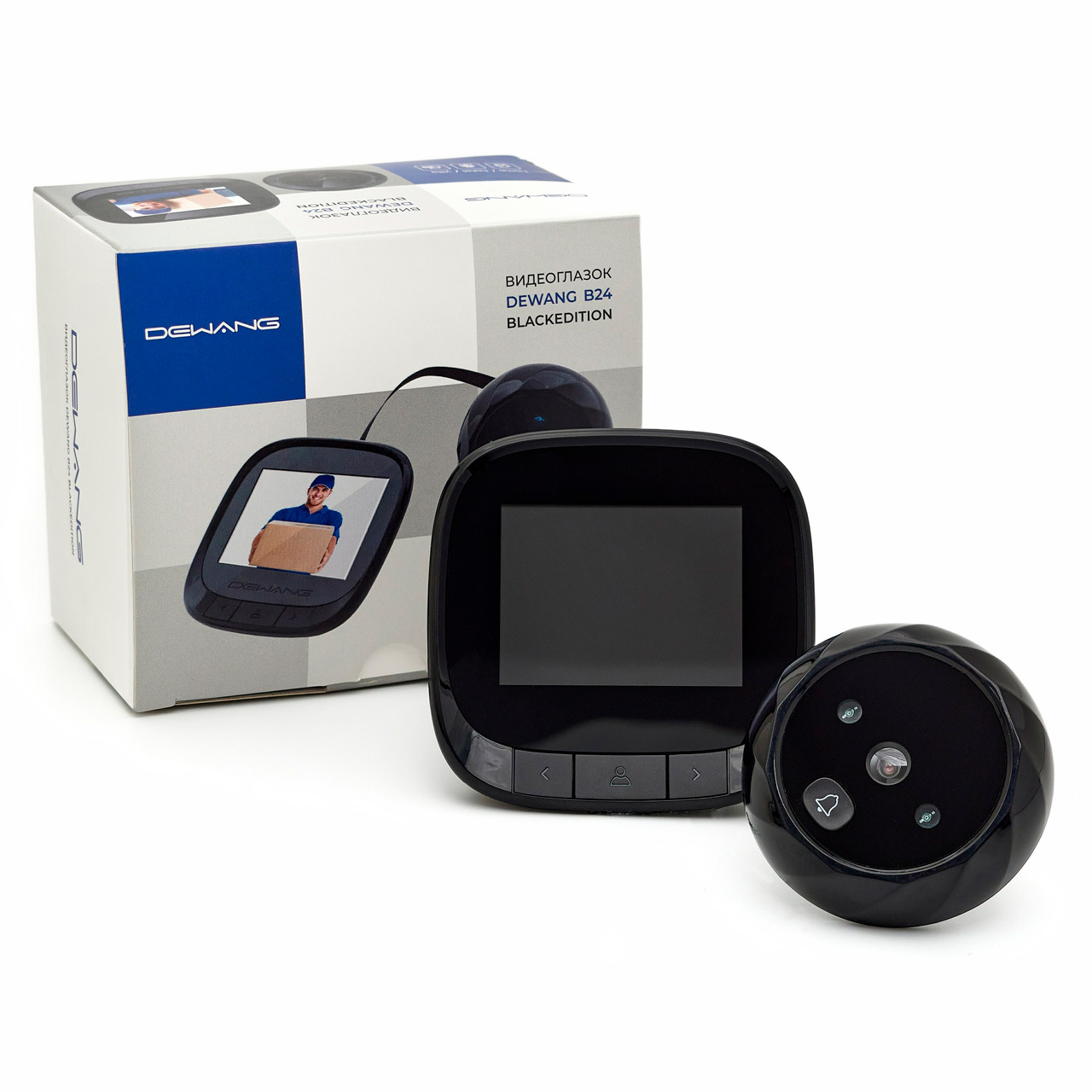

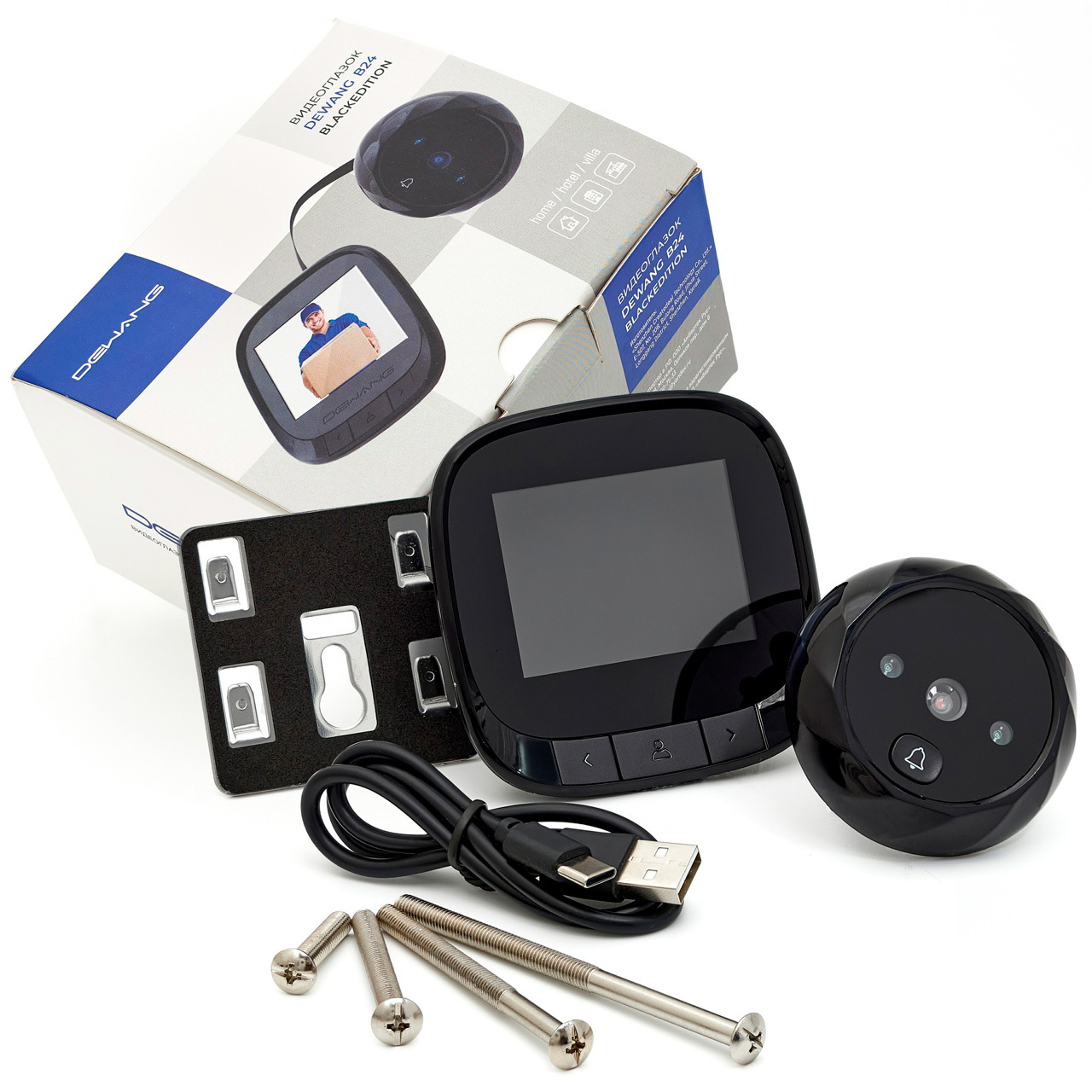

Комплектация

• 1. Монитор/Внутренняя часть
• 2. Видеокамера/Наружная часть
• 3. Металлический кронштейн
• 4. Винт (3 шт)
• 5. Кабель USB
